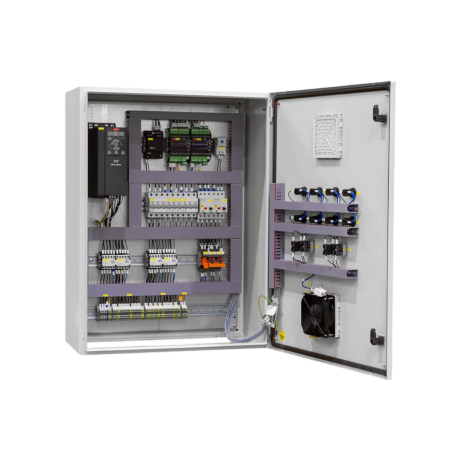

Шафа керування EKV 7,5 кВт

Шафи поділяються на три основні технологічні типи:

1. З частотним регулюванням:

- Забезпечують точне підтримання параметрів (тиск, витрата) та значну економію електроенергії (до 50%).

- Можуть мати один частотний перетворювач на групу насосів або окремий перетворювач для кожного двигуна.

2. З релейним регулюванням:

- Прямий пуск: базовий варіант пуску насосів.

- Плавний пуск: використання м'яких пускачів для кожного двигуна або одного на групу для зменшення пускових струмів та уникнення гідроударів. 3. Варіації комплектації та технічні параметри Комплектація може змінюватися залежно від потреб об'єкта:

3.1. Кількість вводів живлення:

- один ввід.

- два вводи з автоматичним вводом резерву (АВР).

- два вводи без АВР (ввід на кожен двигун).

3.2. Кількість насосів: можливість підключення від 1 до 7 двигунів (стандартна лінійка — до 6) з можливістю одночасної роботи або резервування.

3.3. Ступінь захисту корпусу: стандартно IP54 (захист від пилу та бризок), опціонально IP23 або IP65.

3.4. Напруга живлення: 220 В, 380 В або 690 В.

3.5. Додаткові опції: - Блоки диспетчеризації та передачі даних (Modbus RTU).

- Виносні пульти, лічильники мотогодин, вольтметри на передній панелі.

- Захист від «сухого ходу» (реле або датчики), термозахист (PTC-датчики).

- Звукова сигналізація та примусова вентиляція корпусу.

Номінальна потужність: 7,5 кВт

Номінальний струм: 25 А

Кількість дискретних входів:  2

Кількість аналогових входів:  2

Інтерфейси: RS-485 з протоколом Modbus RTU / TCP/Ethernet

Вихідна частота: 10 - 60 Гц

Перевантажувальна здатність: 110%

Температурний діапазон: від -15°C до +50°C

Покриття: порошкова фарба, сірий RAL7035
