Усі наведені нижче коди IM передбачають використання прямого (циліндричного) вала, який є стандартним для серії АИР. Якщо не вказано інше, мова йде про двигун з одним кінцем вала.

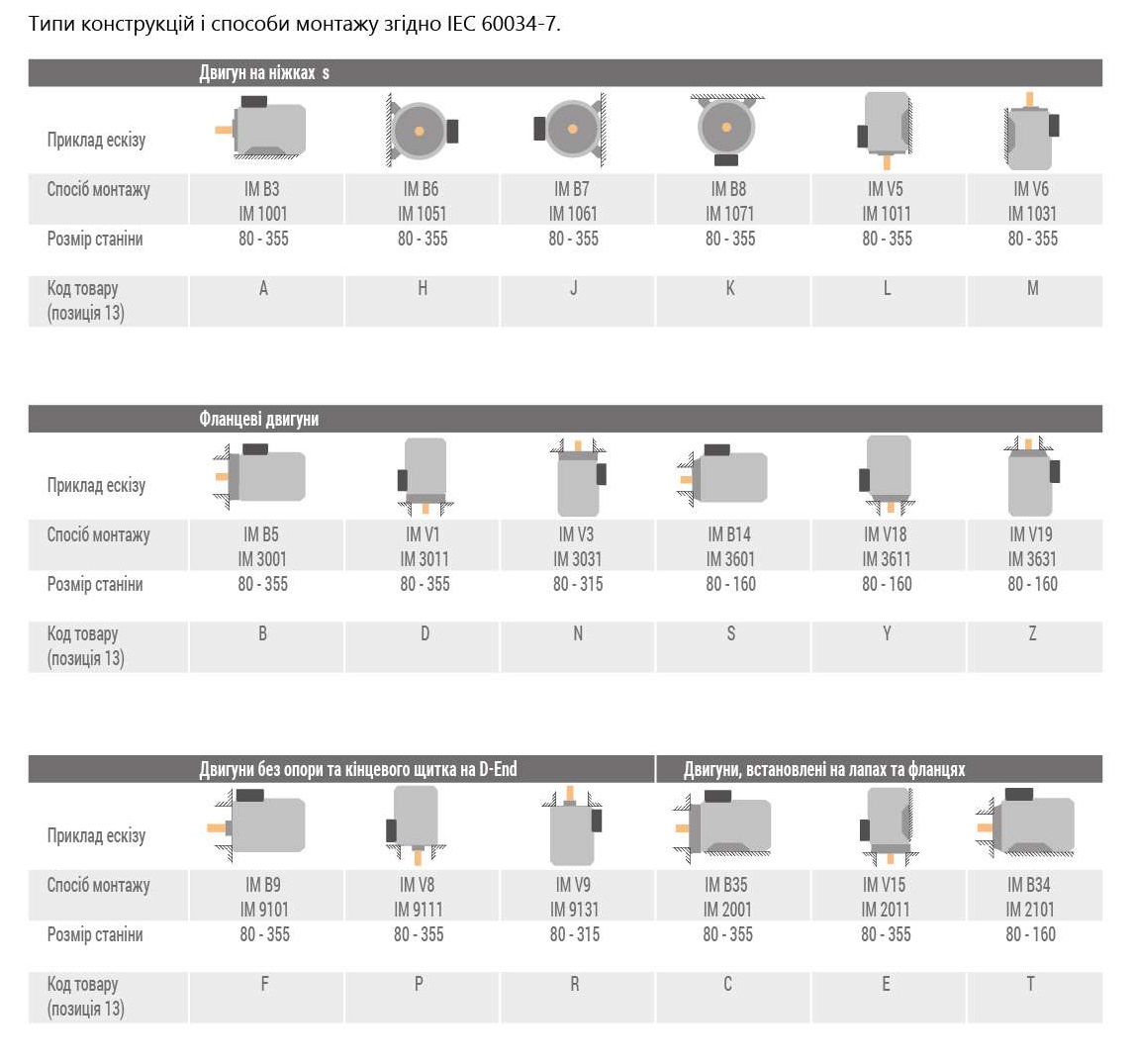

Система кодування IM складається з чотирьох цифр (IM 1-а 2-а 3-я 4-а), де:
1-а цифра: Спосіб кріплення (на лапах, фланці, комбінований, без кріплення).
2-а цифра: Конструкція підшипникових щитів.
3-я цифра: Положення осі вала.
4-а цифра: Тип кінця вала та його кількість.
1. Виконання на лапах (Кріплення до горизонтальної основи)
Це найпоширеніший спосіб монтажу, при якому двигун кріпиться до фундаменту або рами за допомогою литих лап на станині.
Код IM | Позначення CENELEC | Опис | Положення вала |
IM 1081 | IM B3 | Стандартне виконання на лапах. Двигун кріпиться лапами до горизонтальної поверхні. | Горизонтальне |
IM 1011 | IM V6 | На лапах, але встановлюється вертикально. | Вал спрямований донизу |
IM 1031 | IM V5 | На лапах, але встановлюється вертикально. | Вал спрямований догори |
IM 1002 | IM B6 | На лапах. Двигун встановлюється на боковій стінці, лапи збоку. | Горизонтальне |
IM 1062 | IM V7 | На лапах. Двигун встановлюється на боковій стінці. | Вал спрямований донизу |
IM 1052 | IM V8 | На лапах. Двигун встановлюється на боковій стінці. | Вал спрямований догори |
2. Фланцеве виконання (Кріплення на щит або редуктор)
Кріплення двигуна здійснюється за допомогою фланця, розташованого на передньому підшипниковому щиті.
A. З великим фланцем (Діаметр фланця більший за корпус двигуна)
Код IM | Позначення CENELEC | Опис | Положення вала |
IM 3081 | IM B5 | Стандартне фланцеве виконання. Кріплення за допомогою великого фланця. | Горизонтальне |
IM 3011 | IM V1 | Фланцеве кріплення. | Вал спрямований донизу |
IM 3031 | IM V3 | Фланцеве кріплення. | Вал спрямований догори |
Б. З малим фланцем (Діаметр фланця дорівнює або менший за корпус двигуна)
Код IM | Позначення CENELEC | Опис | Положення вала |
IM 3681 | IM B14 | Кріплення за допомогою малого фланця (для компактного монтажу). | Горизонтальне |
IM 3611 | IM V18 | Малий фланець. | Вал спрямований донизу |
IM 3631 | IM V19 | Малий фланець. | Вал спрямований догори |
