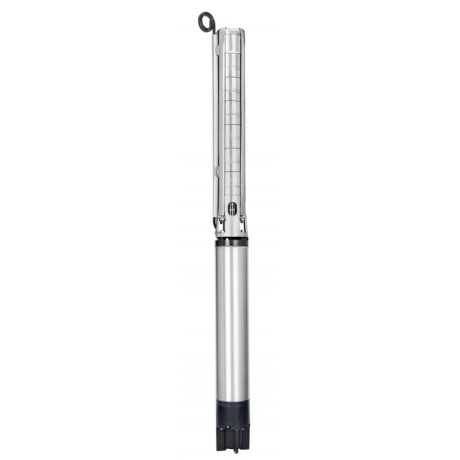

Насос глибинний EKV SP 6017/13

продуктивність в робочій точці (Q робоча)  -  17 м3/год;

напір в робочій точці (H робоча)  - 104 м. вод. ст;

максимальна продуктивність насоса (Q max)  -  23,4 м3/год;

максимальний напір насоса (H max)  - 145,0 м. вод. ст;

макс.допустима температура води, що перекачується – 40 ºС;

ККД насоса в робочій точці –  77,4 %;

загальний ККД в робочій точці –  62,8 %;

питоме енергоспоживання в робочій точці –   0,45 кВт-год/м3;

характеристика NPSH в робочій точці  –  4,2 м;

напірний патрубок з внутрішньою різьбою Rp 2 1/2”;

мінімальний індекс ефективності mei ≥: 0,70;

допуск на робочі характеристики:  ISO 9906:2012 3В;

насос придатний для перекачування води з вмістом піску – 100 г/м3;

діаметр насосної частину  –  6”,  142 мм.

Параметри двигуна:

 Встановлена максимальна потужність на валу (P2) –  7,5кВт;

   потужність на валу в робочій точці (P2 робоча) –  6,22 кВт;

  потужність електрична, що споживається, в робочій точці (P1 робоча) –  7,65 кВт;

номінальна напруга живлення - 3 x 380-400-415 V;

  допуск по відхиленню напруги:   +6 % /-10 %;

максимальне споживання току:  17,8 A (при 380V);

коефіцієнт потужності Сos Фі  -   0,84 (при U = 380В);

 пусковий струм 460 % (при U = 380В);

 частота живлення - 50 Hz;

швидкість обертання номінальна –  2850 об/хв (при U = 380В);

  тип пуску – прямий (DOL);

  клас захисту – IP 68;

 клас ізоляції – F;

максимальна допустима кількість пусків –  30 на годину, та 300 пусків на добу.

   електродвигун: розміром 6" (дюйми), діаметр -  140 мм.

 електродвигун комплектується плоским 4-х жильним кабелем перетином  6 мм2, довжиною 5 м.

вага нетто насосного агрегату в зборі – 62 кг.

Параметри станції керування  11кВт:

Станція повинна забезпечувати такі основні технічні характеристики:

номінальна напруга живлення - ~380В;

частота живлення - 50 Гц;

   номінальна електрична потужність  -  11 кВт;

 номінальний струм   - 32 А;

вихідна частота  - 10 - 60 Гц;

   перевантажувальна здатність  - 110%;

  температура навколишнього середовища без зменшення робочих

характеристик від -15 до +50 ⁰С;

кількість дискретних входів,   – 2 шт.;

 кількість аналогових входів,   – 2 шт.;

  наявність вбудованого інтерфейсу RS-485 з протоколом Modbus RTU / TCP/Ethernet (для зв’язку з контролером);

можливість відображення вимірювальних величин в одиницях користувача (потужність, струм, оберти електроприводу, частота перетворювача, уставка та фактичне значення тиску);

можливість управління і моніторингу параметрів перетворювача частоти стандартними засобами систем управління технологічним процесом (контролери, SCADA, панелі, інше устаткування) з наданням можливостей як читання, так і запису.

 габаритні розміри корпусу : висота 800 мм, ширина 600 мм, глибина 400 мм;

матеріал корпусу - листова сталь товщиною  1,2 мм;

 ступінь захисту при закритих дверях  - IР54.

 підвід кабелів знизу.
