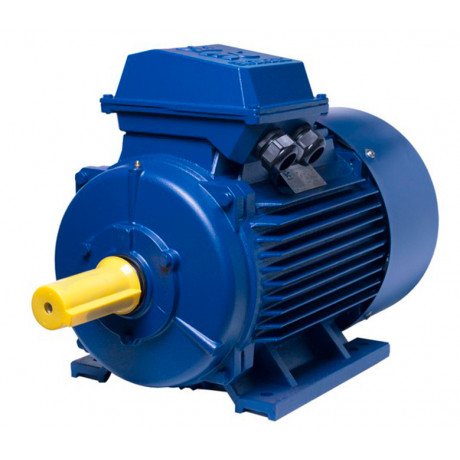

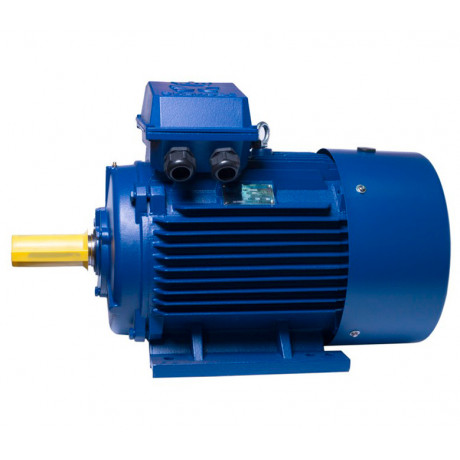

АИР200L8 електродвигун 22 кВт 750 об/хв ІМ1081

Загальнопромисловий електродвигун АИР200L8  - це асинхронний трифазний двигун з короткозамкненим ротором. Він може використовуватися в різних промислових агрегатах і системах, таких як насоси, компресори, та інші. Переваги включають надійність, ефективність роботи, компанія «Еквівес» гарантує якість, оперативну відправку, сервіс.

Загальні відомості:

• Тип електродвигуна: загальнопромисловий
• Потужність, кВт: 22
• Фазність: 3
• Напруга, В: 380/660
• Кількість полюсів: 8
• Діаметр валу, мм: 60
• Частота обертів, об/хв: 750
• Монтажне виконання: ІМ1081, ІМ2081, ІМ3081
• Коефіцієнт потужності: 0,78
• Кліматичне виконання: У2
• Відношення макс. крутного моменту, сили до номінального: 2,1
• Клас захисту: IP55
• Відношення пускового струму до номінального: 6,2
• Відношення пускового крутного моменту сили до номінального: 2
• Частота струму, Гц: 50
• ККД, %: 89,6
• Вага, кг: 225
• Країна-виробник: Україна

технічні характеристики зазначені для стандартного виконання і можуть бути змінені за потребою замовника.

В модифікованому виконанні електродвигун, виготовляється на основі вузлів основних (базових) двигунів з необхідними конструктивними відмінностями за способом монтажу, ступеня захисту, кліматичному виконанню та іншими відзнаками.

Двигун АИР200L8 довговічний і надійний, відрізняється простотою в експлуатації.

Асинхронний електродвигун АИР200L8 використовуються для приводу механізмів, які не пред'являють особливих вимог до характеристик пуску, ковзанню, енергетичним показниками і т.д. Робота електродвигуна гарантована за таких умов : температура повітря має складати від -40 С до + 40 С. Відносна вологість повітря може доходити до 98% при температурі + 25С, а запиленість повинна становитине більше 10 мг/м3 для закритих і не більше 2 мг/м3 для захищених двигунів.

Маркування електродвигуна АИР200L8

1)АИР- загальнопромисловий електродвигун з прив'язкою потужності по ГОСТ 51689-2000;

2) 200 - висота в мм осі обертання валу електродвигуна від площини на якій електродвигун встановлено;

3)L - настановний розмір або довжина сердечника; А, В- варіант довжини сердечника S, M, L- варіант довжини сердечника і настановних розмірів по довжині станини (S - короткий, M - середній, L - довгий)

4)8 - число полюсів електродвигуна.

Монтажне виконання АИР200L8

Електродвигуни АИР можуть бути виготовлені в монтажних виконаннях:

• на лапах IМ 1081 (56-250 габарит), IМ 1001 (280-355 габарит);

• з фланцем IМ 3081 (56-250 габарит), з малим фланцем ІМ 3181 (56-63 габарит);

• комбінованe на лапах з фланцем IМ 2081 (56-250 габарит), комбіноване на лапах з фланцем ІМ 2181 (56-63 габарит);

• з двома кінцями валу (IМ 1082, IМ 3082, IМ 2082), з упорним підшипником (IМ 3011)

Мал.

Схема підключення електродвигуна АИР200L6

Номінальні дані наводяться відповідно до ГОСТ 28173-89.

Електродвигуни на напругу 220/380 В, Слід підключати за схемою з'єднання обмоток:

• «Зірка» - при підключенні на лінійну напругу 380 В;

• «Трикутник» - при підключенні на лінійну напругу 220 В.

аналогічно,електродвигуни на напругу 380/660 В, Слід підключати за схемою з'єднання обмоток:

Зірка» - при підключенні на лінійну напругу 660 В;

Трикутник» - при підключенні на лінійну напругу 380 В.

Електродвигуни, як правило, допускають правий і лівий напрям обертання. Зміна напрямку обертання здійснюється тільки із стану спокою.
