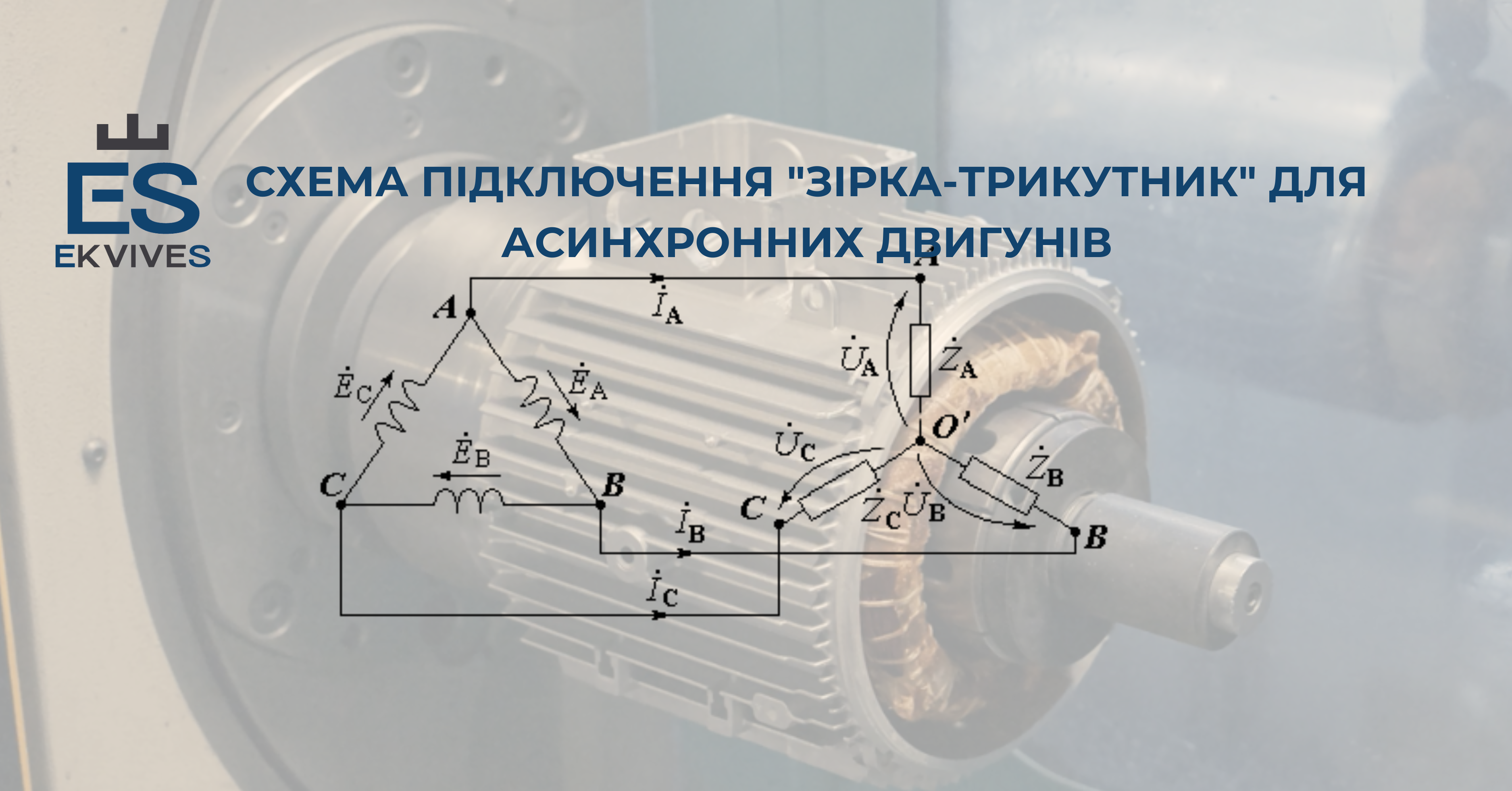

Схема подключения "звезда-треугольник" для асинхронных двигателей

Схема подключения "звезда-треугольник" широко используется для управления асинхронными двигателями, обеспечивая плавный пуск и высокий пусковой момент. Эта статья служит основательным обзором метода реализации, преимуществ, недостатков и применений этой схемы.

1. Принцип работы:

●      Соединение "звезда": Соедините концы каждой обмотки двигателя в одной точке, которая называется нейтральной. Нейтраль может быть подключена к нулевой шине питающей сети. При этом на каждую обмотку подаётся напряжение 220 В (для сети 380 В).

●      Соединение "треугольник": Соедините конец одной обмотки с началом следующей, образуя замкнутый треугольник. В этом случае на каждую обмотку подаётся полное напряжение сети (380 В).

2. Реализация:

1. Контактор или переключатель: Используйте контактор или переключатель для переключения соединения обмоток из звезды на треугольник и наоборот.

2. Условия переключения:

○      Переключение обычно происходит после того, как двигатель наберет определенные обороты во избежание резких скачков тока. Рекомендуется использовать реле времени для задержки переключения.

3. Защита: Включите защитные элементы, такие как тепловые реле и автоматические выключатели, для предотвращения перегрузки и повреждения двигателя.

3. Достоинства:

●      Плавный пуск: Подключение звезды значительно снижает пусковой ток, что уменьшает нагрузку на сеть и риск механических ударов в приводном механизме.

●      Увеличенный пусковой момент: Подключение "треугольника" обеспечивает значительно больший пусковой момент, что важно для нагрузок, требующих значительного усилия при запуске.

●      Снижение пусковых токов: Плавный пуск уменьшает пиковые значения тока, что экономит электроэнергию и продлевает срок службы кабелей и коммутационных аппаратов.

●      Универсальность: Схема подходит для асинхронных двигателей разной мощности.

4. Недостатки:

●      Сложность реализации: Схема требует дополнительного оборудования (контактор, переключатель, реле времени) и более сложного монтажа по сравнению с простым однофазным подключением.

●      Стоимость: Дополнительное оборудование увеличивает общую стоимость системы управления двигателем.

●      Потери мощности: Переходные процессы при переключении со "звезды" на "треугольник" могут приводить к кратковременным потерям мощности.

5. Применение:

Схема "звезда-треугольник" находит широкое применение в различных отраслях промышленности, где требуется плавный пуск и высокий пусковой момент, например:

●      Конвейеры: Обеспечивает плавную транспортировку товаров без риска повреждения.

●      Насосы: Уменьшает гидравлические удары при запуске насосного оборудования.

●      Вентиляторы: П

Применение схемы "звезда-треугольник" (продолжение)

●      Вентиляторы: Плавный пуск предотвращает резкие колебания воздушного потока при запуске вентиляционных систем.

●      Компрессоры: Снижает нагрузку на механические части и обеспечивает надежный запуск компрессорных установок.

●      Подъемники: Плавный пуск и высокий пусковой момент, важны для безопасного и эффективного подъема грузов.

●      Дробилки: Уменьшает риск рывков и перегрузок при работе дробильного оборудования.

6. Пример схемы:

7. Важные замечания:

●      Перед подключением асинхронного двигателя по схеме звезда-треугольник необходимо внимательно прочитать инструкцию производителя и соблюдать все правила безопасности.

●      Необходимо правильно подобрать контактор или переключатель в соответствии с мощностью двигателя.

●      Важно использовать реле времени для задержки переключения со "звезды" на "треугольник".

●      Защитные элементы, такие как тепловые реле и автоматические выключатели, должны быть включены в схему для предотвращения перегрузки и повреждения двигателя.

Вывод:

Схема подключения "звезда-треугольник" предлагает эффективное решение для управления асинхронными двигателями, обеспечивая плавный пуск, высокий пусковой момент и снижение пусковых токов. Однако важно учитывать сложность реализации и дополнительные затраты, связанные с этой схемой.

Метод реализации схемы подключения "звезда-треугольник" для асинхронных двигателей:

1. Компоненты:

●      Асинхронный двигатель: Выберите двигатель соответствующей мощности и типа подключения (звезда-треугольник).

●      Контактор или переключатель: Выберите контактор/переключатель в соответствии с номинальным током двигателя.

●      Реле времени: Обеспечивает задержку переключения со звезды на треугольник.

●      Защитные элементы: Тепловые реле и автоматические выключатели для защиты от перегрузок.

●      Коммутационные аппараты: Кабели, разъемы, клеммные зажимы для подключения компонентов схемы.

2. Схема подключения:

1. Соединения обмоток:

○      Звезда: Соедините концы каждой обмотки двигателя в одной точке (нейтраль). Нейтраль можно подключить к нулевой шине.

○      Треугольник: Соедините конец одной обмотки с началом следующей, образуя замкнутый треугольник.

2. Подключение контактора/переключателя:

○      Подключите силовые цепи каждой обмотки к соответствующим контактам контактора/переключателя.

○      Подключите управляющую катушку контактора/переключателя к источнику питания через кнопки управления (звезда, треугольник) и реле времени.

3. Подключение защитных элементов:

○      Включите тепловые реле в цепи каждой обмотки для защиты от перегрузок по току.

○      Подключите автоматический выключатель к силовой цепи двигателя для защиты от коротких замыканий и перегрузок.

3. Алгоритм работы:

1. Пуск двигателя:

○      Включите кнопку "звезда".

○      Контактор/переключатель соединит обмотки в схему "звезда".
